Base de Données Spéléo

Il y a beaucoup d'ouvrages décrivant les cavités majeures de telle ou telle région, ou bien du monde entier. Cependant, la dimension réelle d'un système karstique ne peut pas être jugée à la seule vue des phénomènes principaux. Elle nécessite également une approche statistique des phénomènes mineurs. Les différents pays européens se sentent concernés par ce travail de Cadastre. Prenons l'exemple italien où, dans les dernières années, les spéléos sont arrivés à aller au-delà des jalousies des explorateurs (une grande partie des données n'a jamais été publiée) et des difficultés techniques (de compatibilité et de communication) entre les différents cadastres régionaux. Ceux-ci ont été réunis dans un Cadastre National synthétique, désormais presque complet

Les données qui sont fournies par les diverses régions au "Catasto" National sont dépourvues de certains renseignements, afin d'en empêcher une utilisation impropre sans coordination avec les propriétaires des informations. De cette façon il a été possible d'avoir une vision globale des zones karstiques dans ce pays, et surtout d'analyser l'absence d'uniformité entre les différentes régions, ce qui pourra être très utile dans le futur. La situation en Europe est fortement diversifiée. Il y a des zones où le Cadastre National informatique est désormais une réalité depuis des années, et des zones où les renseignements sont éparpillés en centaines de publications ou systèmes d'archives plus petits.

Nous vous proposons aujourd'hui d'entreprendre un travail d'élaboration de protocoles qui permettront aux différents systèmes d'archivage de communiquer entre eux. Le but final est de parvenir à la réalisation d'un cadastre synthétique des cavités en Europe. Il nous semble que le premier pas à faire est la constitution au sein de la FSCE d'une commission "Cadastre" avec les objectifs suivants :

La France est l'un des pays les plus actifs dans le domaine de la spéléologie, elle doit sa place aux faits historiques qui ont émaillé les explorations des plus grands gouffres du monde, aux publications qui l'ont fait connaître, aux techniques qui repoussent sans cesse les limites de l'humainement possible, et bien sûr, au formidable potentiel spéléologique de notre pays.

La connaissance de ce potentiel ne saurait se limiter à l'énoncé des gouffres principaux de notre pays. Il est nécessaire de disposer au niveau national d'un certain nombre d'informations sur l'ensemble des cavités existantes en France.

Les spéléologues se sont spontanément organisés au niveau local pour faire ce travail d'étude en constituant des bases de données et inventaires. Nous vous proposons de constituer une base de données nationale permettant d'accueillir les informations provenant de l'ensemble des départements, c'est le projet CADASTRE.

Le projet CADASTRE n'a pas pour objet de centraliser toutes les informations que les spéléologues locaux détiennent, et qui sont parfois jalousement gardées, mais de créer une base de donnée nationale regroupant un sous-ensemble de ces informations. Les informations considérées comme confidentielles ne seront pas transmises au niveau national, elles continueront à être conservées au niveau local.

Jusqu'à présent, il n'y a eu aucune coordination nationale des informations spéléologiques, cette lacune se traduit par une grande difficulté pour échanger des informations d'un département à l'autre, il est alors très difficile, pour une zone donnée, de recueillir l'ensemble des informations publiées en France. L'objectif du projet CADASTRE est également de faciliter ces échanges d'information en redistribuant l'ensemble des informations reçues à chaque département.

Plusieurs pays voisins se sont regroupés pour définir un projet de CADASTRE Européen, la plupart ont déjà une base de données nationale à jour. Par comparaison, nous sommes en retard, mais nous pouvons bénéficier de leurs expériences.

Pour que le projet CADASTRE devienne une réalité, les spéléologues intéressés devront présenter le projet à leur Comité Départemental de Spéléologie et recueillir un avis favorable des spéléologues. Un responsable par département (ou par massif) sera alors définis pour ce projet.

Pour faire le statut des bases de données existant en France, nous vous proposons de constituer un fichier regroupant la liste de toutes les plus importantes sources d'informations spéléologiques. (Bases de données, Inventaires, etc.)

Vous trouverez plus loin une fiche vierge, un exemple de fiche remplie, et des explications sur les champs à remplir.

Questionnaire Projet Cadastre

NOM :.....................................PRÉNOM : ............................................

ADRESSE : ..............................................................................................................................

...................................................................................................... PAYS : ...............................

TÉL PERSO :...................................................................FAX : ..............................................

TÉL TRAVAIL : ..............................e- mail : ...........................................................................

Intérêt pour le projet Cadastre : très beaucoup beaucoup moyen peu très peu

Disponibilité pour le projet : très beaucoup beaucoup moyen peu très peu

Lieu géographique :

Compétence particulière (Informatique ?) : ................................................................................

J'accepte que mes coordonnées soient communiquées aux autres spéléologues : oui non

Objectifs d'une base de données nationale :

L'accès de cette base doit-il être restreint : oui non

Si oui, à qui : public spéléo club CDS Correspondants Cadastre Fédération

Parmi les informations qui suivent, entourez celles qui, selon vous, sont indispensables dans la base de données nationale, et rayez celles qu'il ne faut surtout pas intégrer :

Coordonnées, historique, descriptif d'accès, spéléométrie, description de la cavité, classe de la cavité, difficultés, taux de fréquentation, traçage, débit d'eau, débit d'air, présence de concrétion, présence de chauve-souris, fiche d'équipement, topographie, bibliographie, liste des résurgences, liste de cavités par caractéristiques (plus grand puits, plus belles rivières, etc.), sites archéologiques, sites paléontologiques, liste des cavités polluées, liste des cavités fermées et contraintes d'accès, adresses des spéléos spécialistes d'une zone, adresse de contact locaux, caractéristiques géographiques des zones naturelles (nom, surface, altitude, pluviométrie, etc.).

Liste des objectifs qui vous paraissent importants dans le Projet Cadastre, autres remarques :

Fiches Cadastre - Base de Données Spéléologiques : Ces fiches sont essentielles, elles doivent êtres remplies au moins pour toutes les bases de données à jours et inventaires.

Elles peuvent être remplies à la main, ou mieux, sous forme informatique pour simplifier la saisie. Un gabarit type est disponible par e-mail sur demande.

Éric Sanson, 21 rue de Bourgogne, 38000 Grenoble Tél : 0476700890, email: latronche@free.fr

Fiche Cadastre - Base de données Spéléologique (Fiche Vièrge)

Fiche Cadastre - Base de données Spéléologique (Exemple)

Description du contenu des champs

Si plusieurs personnes travaillent sur un même département, il faut qu'elles se répartissent les N° utilisables. Par exemple 0-4999 pour l'une, 5000-9999 pour l'autre.

Le champ NUMÉRO EQUIVALENCE sera utilisé pour les mise à jours, les corrections et les doublons entre les départements. Ce champs est laissé vide par défaut, si la fiche est obsolète, il est rempli avec le NUMERO REFERENCE de la fiche qui fait référence.

Nom de la base de données, de l'inventaire, de la publication, de l'article concerné par la fiche.

Zone concernée par la fiche, à remplir si la zone n'est pas suffisamment définie par les champs suivants.

Massif ou district naturel (Entité géographique présentant une bonne homogénéité physique)

Pour la France : liste des départements concernés, séparés par des virgules.

Paragraphe décrivant le contenu, et la structuration des données, il peut avoir plusieurs lignes.

Pour les envois de mise à jour ou compléments, les règles suivantes doivent être respectées pour permettre une gestion correcte de la base nationale.

S'il y a un doublon (2 fiches concernant une même information) dans la base de donnée nationale, il faut le supprimer. L'auteur de la fiche doublon doit remplir le champ NUMÉRO EQUIVALENCE de cette fiche, avec le NUMERO REFERENCE de la fiche à conserver.

Pour modifier une fiche, il ne faut pas la supprimer, il faut en créer une nouvelle, et remplir le champ NUMÉRO EQUIVALENCE de l'ancienne fiche avec le NUMERO REFERENCE de la nouvelle.

En aucun cas il ne faut supprimer une fiche, elle reste dans la base, mais un champ NUMÉRO EQUIVALENCE non vide indique qu'elle est obsolète. Ainsi on conserve l'historique.

La création d'une Base de Données Spéléologiques commence par le choix de sa structure. Ce choix, qui paraît si simple au départ, se complique lorsque l'on veut faire une base de données ou chaque fiche représente une cavité. Comment représenter les réseaux, que faire si une cavité est connue sous plusieurs noms, ou si l'entrée a été pointée par plusieurs groupes avec à chaque fois des coordonnées différentes. L'entité "cavité" n'est pas quelque chose de stable et les informations qui s'y rapportent ne sont ni uniques, ni sures. Nous allons donner ici quelques solutions aux problèmes généralement rencontrés dans ce type de base de données.

La structure classique d'une Base de Données Spéléo est souvent constituée d'une table composée de champs principaux, complétée par de nombreux champs annexe. D'autres tables peuvent aussi être associées (bibliographie, auteurs, etc.) :

Le terme de profondeur est souvent ambigu, quelle est la profondeur d'un gouffre remontant ? Ou d'un réseau ?

Pour lever cette ambiguïté, il est possible de définir deux champs dans la base :

Profondeur : Point le plus bas de la cavité par rapport à l'entrée, c'est un nombre positif.

Dénivelé : Plus grand dénivelé réalisable dans la cavité ou le réseau, c'est un nombre positif.

Identification d'une cavité, suivi de l'historique de l'évolution de la base de données.

Lorsque l'on cherche à identifier sans ambiguïté une cavité, il n'est pas possible de se fier a son nom, il peut y avoir des homonymes. De même un marquage, même si il est très bien organisé dans un massif, ne peut être considéré comme fiable et exhaustif.

D'autre part, une cavité présente dans la base de données, peut très bien disparaître si l'on s'aperçoit à posteriori qu'elle est déjà décrite par une autre fiche.

Nous proposons de donner un numéro chronologique à chaque fiche servant à identifier une cavité de façon unique, ce numéro est stocké dans un champ appelé NFICHE.

Si l'on est amené à supprimer une fiche doublon, il est préférable de garder cette vieille fiche en indiquant dans un champs approprié le numéro de la fiche qui la remplace, on garde ainsi un historique de sa disparition.

Chaque cavité est unique, toutefois les informations qui s'y rapportent sont nombreuses et souvent conflictuelles.

Selon les publications, une cavité aura par exemple, plusieurs noms, plusieurs jeux de coordonnées, plusieurs profondeurs annoncées. Cela conduit à créer des champs "synonymes" ou "autres coordonnées", ou pire, à faire des choix en perdant des informations.

Nous proposons ici une modification assez fondamentale pour résoudre tous ces problèmes :

Chaque fiche, plutôt que de représenter une cavité, devra représenter une ensemble cohérent d'informations sur une cavité, c'est à dire, une publication.

Ainsi chaque cavité ne sera plus définie par une fiche en constante évolution du fait des explorations, mais par un ensemble de fiches bibliographiques, écrites une fois, et non modifiées par la suite.

Ainsi, avec une base de données sur support papier, il faut imaginer que les fiches se rapportant a une cavité sont liées entre elles par une agrafe, et que la fiche principale, la plus à jour, est en première page. Si l'on ne regarde que les premières pages, on se retrouve avec un fichier de cavité, si l'on regarde toutes les pages, on a un fichier bibliographique.

Sur une base de donnée informatique, l'agrafe est en fait un champ spécifique que l'on appellera LIENENTREE, dont le contenu pointe vers le numéro de la fiche principale.

Il faut noter que ce champ à la même fonctionnalité que le champ utilisé pour supprimer les fiches dans le chapitre précédent.

Il est ici question de réseau humainement jonctionnés, et non de réseau hydrologique.

Lorsque plusieurs cavités jonctionnent entre elles, elles forment un réseau. Ce réseau porte un nom et une spéléométrie spécifique, il doit faire l'objet d'une fiche, être lié aux différentes entrées, mais il doit pas être comptabilisé comme une cavité car il ne défini pas une entrée supplémentaire.

Nous proposons, pour définir les réseaux, de rajouter un champ appelé LIENMETRIQUE. Par ce champ, les fiches principales de cavités pointerons vers le numéro de la fiche du réseau.

Si la fiche réseau n'est pas l'une des entrées, son champ LIENENTRE pointera vers la fiche principale de l'entrée principale du réseau, ainsi elle ne sera pas comptabilisée comme une cavité supplémentaire.

Les champs LIENENTRE et LIENMETRIQUE permettent également de calculer automatiquement le nombre de cavités et la spéléométrie totale d'une base de donnée, le principe est le suivant :

Le champ LIENENTRE, lorsqu'il est rempli, indique que la fiche ne doit pas être comptabilisé comme une entrée. La fiche apporte de l'information à l'entrée pointée par le contenu du champs LIENENTRE.

Le champ LIENMETRIQUE, lorsqu'il est rempli, indique que la spéléométrie (développement, dénivelé) indiquée dans la fiche ne doit pas être prise en compte. Elle est déjà comptabilisée dans le réseau pointé par le contenu du champ LIENMETRIQUE.

Voici un exemple de base de données décrivant, le réseau des 3 trous qui comprend les entrées E1, E2, E3, ainsi que les trous Oublié et Perdu, qui sont finalement les mêmes. La base est supposée ancienne et conserve l'historique des explorations, les champs LIENENTREE et LIENMETRIQUE sont vide lors de la saisie des fiches et sont complété lorsque d'autres fiche plus récentes viennent compléter la base, les autres champs ne sont pas visualisés.

Nfiche	Nom	LienEntrée	LienMétrique	Dénivelé	Commentaire
001	Oublié	008	008	140	Découverte de Oublié, article de fond, topo
002	E1		004	248	Découverte E1
003	E2	004	004	66	Découverte E2
004	E2		010	248	Exploration E2, jonction E1 (réseau E2)
005	Perdu	008	008	125	Découverte Perdu
006	E3	007	007	140	Découverte E3
007	E3	009	010	230	Exploration E3
008	Perdu			125	Publication : Perdu et Oublié sont identiques
009	E3		010	370	Jonction E3 réseau E2, spléométrie globale non recalculée
010	3 Trous	004	012	450	Calcul de la nouvelle spéléométrie du réseau
011	E3	009	012	370	Exploration E3, spléométrie globale non recalculée
012	3 Trous	009		450	Calcul de la nouvelle spéléométrie du réseau

Les fiches principales de cavités se reconnaissent à leur champ LIENENTREE vide. Il est possible de compter le nombre de cavités de la base, ou de les trier pour extraire une base de données de cavités.

Les fiches principales de réseaux se reconnaissent à leur champ LIENMÉTRIQUE vide. Il est possible de faire des statistiques sur les données spéléométriques, ou de les trier pour extraire une base de données de réseau.

Les bases de données existantes peuvent également évoluer vers la structure proposée ici. Un document plus complet est disponible ci dessous.

Recensement des Cavités Françaises

Combien y a t'il de grottes en France, quel est leur développement cumulé, quel sont les principaux gouffres de chaque département, ou trouver plus d'informations sur ces gouffres ?

Le but de ce document est de recueillir au niveau national, les quelques informations de base permettant de répondre à ces questions.

Ce document propose également un format de stockage pour gérer un fichier de cavité au niveau départemental ou local, le format proposé apporte quelques avantages par rapport aux formats classiques.

La méthode de recensement décrite ici est inspirée de celle mise en place en Italie, elle a permis de recenser 32000 cavités Italiennes en quelques années.

Il existe dans beaucoup de régions, des fichiers de cavités par massif, zone, ou département. La structure la plus classique est une fiche par cavité comprenant :

Cette structure est simple et efficace, mais son utilisation révèle quelques difficultés. Les chapitres suivants décrivent ces difficultés, et proposent un format de fichier pour les résoudre.

Elles sont nombreuses, par exemple, le regroupement de plusieurs fichiers sans faire de conflits, travailler à plusieurs sur un même fichier sans passer par une structure centralisée. Le format RCF est une étape pour résoudre ces difficultés.

N°ligne	Nom	LienEntrée	LienMétrique	Autres champs…
19990002	Scialet de la Fromagère		19990003
19990003	Gouffre Berger
19990004	Dent de Crolles	19990005
19990006	Trou du Glaz		19990004
19990007	Grotte du Guier Mort		19990004
19990008	Gouffre Thérese		19990004
19990009	Scialet A1
19990010	Scialet A1

Dans un fichier simple, la mise à jour se fait en complétant le contenu des champs en fonction de l'évolution des explorations, et en supprimant les lignes devenues inutiles.

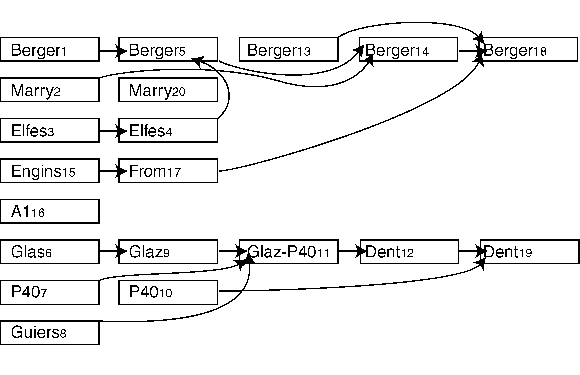

N°ligne	Nom	LienEntrée	LienMétrique	Commentaire
19990001	Berger	19990018	19990005	Découverte Berger, article de fond, topo
19990002	Marry	19990020	19990014	Découverte Marry
19990003	Elfes	19990004	19990004	Découverte Elfes
19990004	Elfes		19990005	Exploration Elfes, jonction Berger
19990005	Berger	19990001	19990014	Calcul nouvelle spéléométrie du réseau
19990006	Glas	19990009	19990009	Découverte Glas
19990007	P40	19990010	19990011	Découverte P40
19990008	Guiers		19990011	Découverte Guiers
19990009	Glaz		19990011	Exploration Glas (nouveau nom)
19990010	P40		19990019	Exploration P40, jonction Glaz et Guiers spéléométrie non connue
19990011	Glaz-P40	19990009	19990012	Calcul de la spéléométrie à partire des dernières valeurs connues
19990012	Dent	19990009	19990019	Nouveau nom du réseau Glaz-P40, recopie de la spéléométrie de 11
19990013	Berger	19990001	19990018	Exploration Berger, jonction Marry, mais pas d'info spéléométrique
19990014	Berger	19990001	19990018	Calcul de la spéléométrie à partire des dernières valeurs connues
19990015	Engins	19990017	19990017	Découverte Engins
19990016	A1			Découverte A1
19990017	From		19990018	Exploration Engins (nouveau nom, jonction Berger)
19990018	Berger			Synthèse,nouvelle spéléométrie du réseau, topo
19990019	Dent	19990009		Nouvelle spéléométrie
19990020	Marry			Exploration Marry
19990021

Le format de fichier RCF est basé sur l'ajout de deux champs qui permettent de décrire les liens existants entre les lignes d'un fichier de cavités :

Le champ LienEntrée, lorsqu'il est rempli, indique que la ligne ne doit pas être comptabilisé comme une entrée. La ligne apporte de l'information à l'entrée pointée par le contenu du champs LienEntrée.

Le champ LienMétrique, lorsqu'il est rempli, indique que la spéléométrie (développement, dénivelé) indiquée dans la ligne ne doit pas être prise en compte. Elle est déjà comptabilisée dans le réseau pointé par le contenu du champs LienMétrique.

En général, une ligne rajoutée au fichier RCF, est équivalent à, une publication donnant de l'information sur une cavité. Il est très important d'avoir, dans le format, un champs annexe appelé bibliographie pour renseigner l'origine de l'information.

Dans tous les cas un numéro de ligne doit être défini, il est de la forme "YYYYXXXX".

Il est important de respecter le format du numéro de ligne pour les évolutions futures du format RCF.

LienEntrée : la nouvelle ligne crée un doublon dans le fichier avec la ligne référence de la cavité (celle qui à son champ LienEntrée vide). Il faut remplir l'un des deux champs LienEntrée vide. Le lien doit pointer vers l'article qui fait le plus référence pour la cavité (topo, accès, descriptif, etc.)

LienMétrique : la nouvelle ligne crée un doublon dans le fichier avec la (ou éventuellement, les) ligne la plus à jours pour la spéléométrie de la cavité (celle (s) qui a son champ LienMétrique vide). Il faut remplir, dans la mesure du possible, l'un des deux champs LienMétrique vide. Le lien doit pointer vers l'article qui contient la spéléométrie à jour de la cavité.

Cas particulier 1: si la spéléométrie à jour n'apparaît pas dans la publication, il est possible de rajouter une ligne supplémentaire indiquant la spéléométrie calculée de la cavité. Les champs LienMétriques pointent sur cette dernière ligne.

Cas particulier 2 : si la spéléométrie ne peut être calculée, les champs Lien Métriques sont laissés vides, cela veut dire que la valeur exacte de la spéléométrie de la cavité est manquante, il faut se renseigner.

Cas particulier 3 : Si le nom du réseau n'est pas une entrée, le champ LienEntrée ne peut pas être laissé vide, il doit pointer sur une ligne représentant une entrée.

LienMétrique : Si la spéléométrie du réseau est contenue dans la publication, les champs LienMétrique des cavités qui ont été prises en compte pour l'établir doivent pointer sur la ligne ajoutée. Sinon, se reporter aux cas particuliers 1 et 2.

Le format RCF comprend sept champs principaux, il est généralement complété par d'autres champs qui sont donnés ici à titre d'exemple, dans le but d'avoir une certaine uniformisation dans les couples (Nom_de_champ, Contenu_du_champs).

Le nombre de champs ou de caractères n'est pas limité, cela correspond à l'évolution future des bases de données qui seront structurées à partir du langage XML.

Nom	Développement	Profondeur
Dent de Crolles	50101	603
Trou du Glaz	50101	603
Grotte du Guier Mort	50101	603
Gouffre Thérese	50101	603

Nom	Développement	Profondeur
Gouffre d'Engins		-380
Scialet de la Fromagère		-902
Gouffre Berger		-1141

Nom	Développement	Profondeur
Scialet de la Fromagère		-380
Gouffre d'Engins		-380
